Настінна металева розподільна коробка-
Створено для реальних сайтів вакансій. Не лише сторінки каталогу.
Ваші кабелі вже в лотку. Ваша стіна бетонна. Ваша шкала часу вчора. Це корпус, який фактично підходить до стіни, відповідає лотку та поставляється готовим до завершення.
📐 Завантажте свій макет стіни - Отримайте малюнок за 8 годин
📦 Запит на коробку зразків
⚡ Масова пропозиція на 50+ одиниць
Проблема: більшість «стандартних» коробок не створені для справжнього встановлення
Якщо ви керували проектом електромонтажу, ви знаєте проміжок між нимищо обіцяє каталогіщо вимагає сайт:
| Обіцянка каталогу | Реальність-вакансії |
|---|---|
| "Універсальний монтаж" | Бетонні анкери не вирівнюються. Коробка сидить криво. |
| «Стандартний кабельний ввід» | Ваш кабельний лоток закінчується на 50 мм над коробкою. Тепер ви ріжете метал на місці. |
| «Достатня вентиляція» | Панель нагрівається, тому що вентиляційні отвори звернені до стіни. |
| "Рейтинг IP" | Прокладка випадає під час третього відкриття дверей. |
| "DIN-рейка включена" | Одна рейка, фіксоване положення, і ваші компоненти не відповідають глибині. |
Кожне з цих «дрібних» питань коштує годин. На 200-одиниці комерційного оснащення, тобтоне затримка - це вбивця маржі.
Відмінність QHECO: розроблено для встановлення, а не лише для виробництва
Ми розробляємо ці настінні-металеві розподільчі коробки назад -починаючи від бетонної стіни та кабельного лотка, просуваючись до компонентів.
1. Настін-Перша архітектура монтажу
Ваша завантажена фотографія показує саме те, що ми вирішуємо: коробку, встановлену врівень із бетонною стіною, з кабельним лотком, що проходить над головою.
Зовнішні монтажні вушка з щілинамиу 4 кутах - горизонтальне або вертикальне регулювання ±15 мм. Навіть якщо ваші бетонні анкери трохи зрушені, коробка все одно стоїть прямокутно.
Втоплена задня панель- розташований на відстані 10 мм від поверхні стіни, запобігаючи накопиченню вологи та дозволяючи каналу проходити позаду, якщо це необхідно.
Варіант-монтажу впритул- для готових внутрішніх приміщень, де має значення виступ.
2. Інтеграція кабельних лотків і каналів
Коробка на вашій фотографії розташована прямо під кабельним лотком. Це не випадково - саме так влаштовані сучасні будівлі.
Сальникові пластини верхнього-входупопередньо-перфоровані відповідно до стандартної ширини кабельних лотків (50 мм, 100 мм, 150 мм)
Вільні зони-вибуванняде ви не хочете дірок; твердий метал, де ви робите
Внутрішні кабельні кронштейни- кабелі вхідних лотків проходять вниз і закінчуються, не перетинаючи шини під напругою
Бічні вентиляційні жалюзірозташований під лінією лотка - потік повітря без потрапляння води зверху
3. Тепловий менеджмент, який насправді працює
Бічні-вентиляційні отвори стіни (видно на вашому фото) мають точне-штампуванняжалюзі-спрямовані вниз- повітря надходить, вода витікає. У поєднанні з:
Ефект внутрішнього димоходуконструкція: гаряче повітря піднімається і виходить через верхні вентиляційні отвори (опція)
Напрямні між компонентамилазер-вигравірований на монтажній пластині - більше не потрібно гадати, чи відповідають зазори вимикачів коду
Додатковий виріз-для вентилятораіз фільтруючим вентилятором із рейтингом IP55- для встановлення з високою щільністю

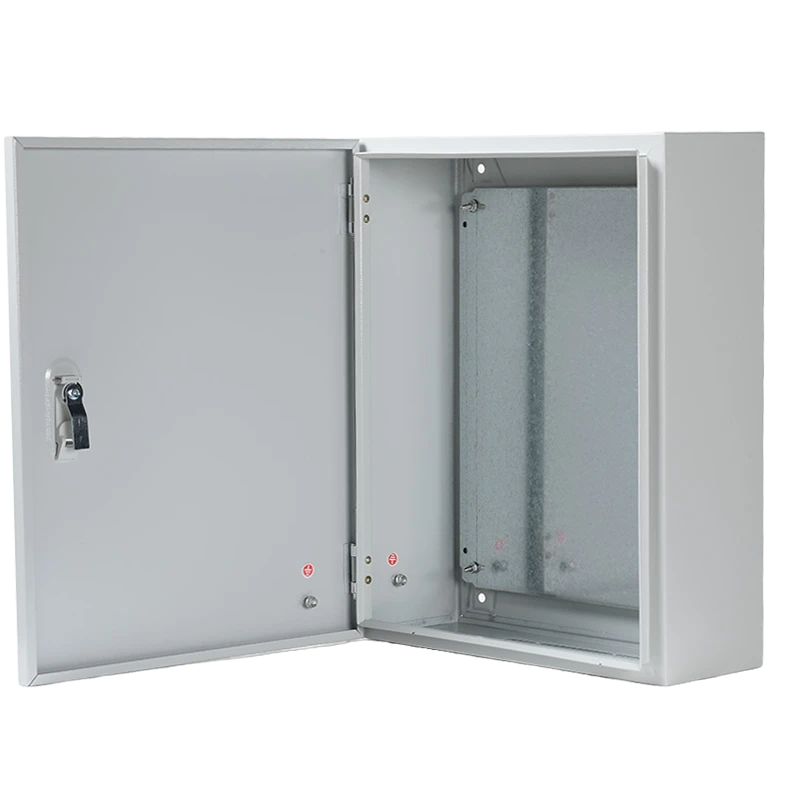

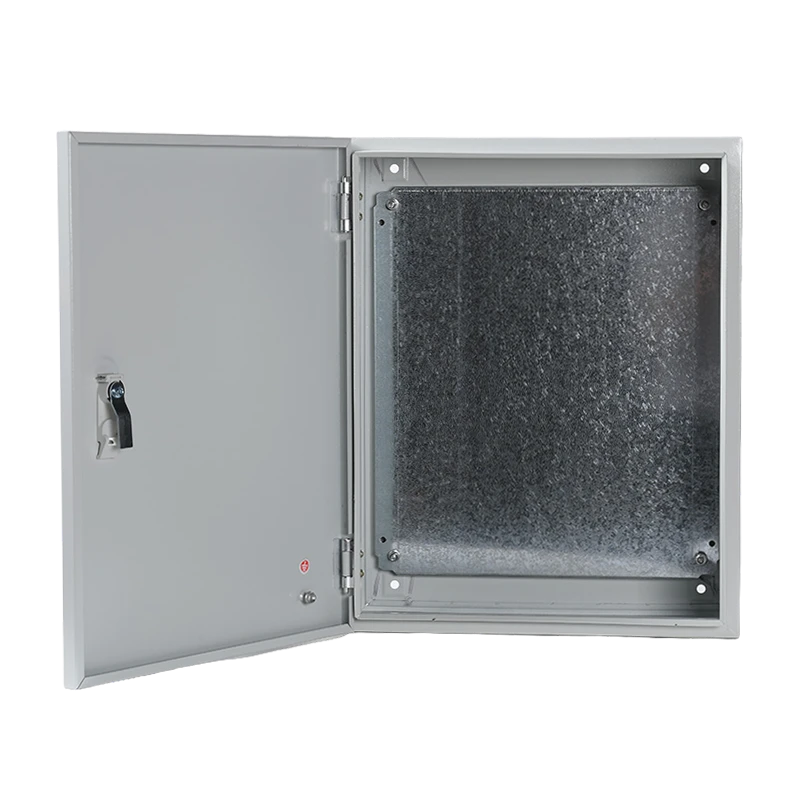

4. Двері та доступ, які витримують щоденне використання
Прихована петляз кутом відкриття 120 градусів - не зачіпає кабелі, що проходять

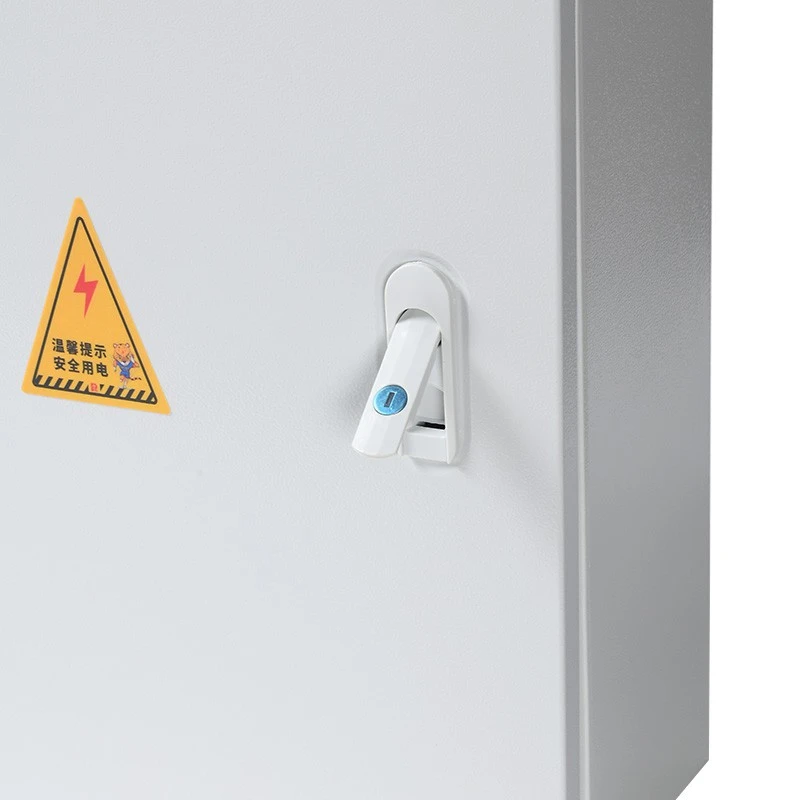

Кулачковий замок-обертання на чвертьз набором 2 ключів; оновити до застібки для навісного замка для відкритих майданчиків
Безперервна ПУ прокладкаприкріплений до дверної рами, а не до корпусу -, тому він не випадає, коли двері знімаються для проводки
Додаткове прозоре вікнодля видимості лічильника або індикатора без відкриття корпусу

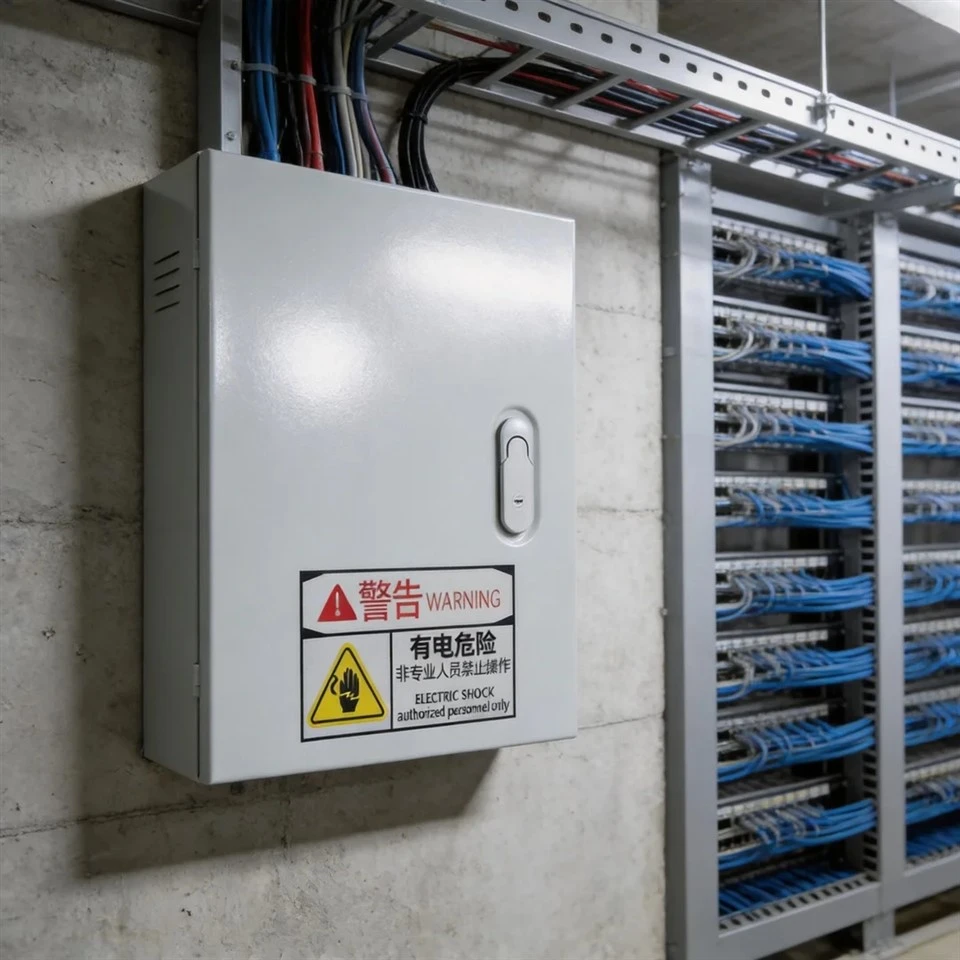

Що ви бачите на фотографії - і що це означає
Зображення, яке ви завантажили, є промисловою установкою підручника. Давайте розберемо, чому ця конкретна конфігурація працює:
| Візуальний елемент | Інженерне рішення |
|---|---|
| Світло-сіре епоксидне покриття RAL 7035 | -стійкий до УФ-променів, не крейдує під час зовнішнього впливу; збігається зі стандартним кольором кабельного лотка для візуальної однорідності |
| Двомовна етикетка з попередженням (китайська/англійська) | Відповідність вимогам безпеки OSHA / IEC 60417; ми можемо поставити ANSI Z535, ISO 7010 або індивідуальні маркування безпеки |
| Бічні вентиляційні отвори | Пасивне охолодження для не{0}}вентильованих електроприміщень; жалюзійний дизайн підтримує рейтинг IP |
| Монтаж у стіну | Відсутність зазору за коробкою - запобігає проникненню шкідників і задовольняє перевірки харчових/фармацевтичних установ |
| Кабельний лоток безпосередньо над головою | Сальникова пластина верхнього-входу вирівнюється з закінченням лотка; буріння на місці-не потрібно |
| Підкладка бетонної стіни | Монтажні проушини-розширювального анкера для важких умов, розраховані на 50 кг+ навантаження-витягування |
Матеріал і обробка - Відповідайте навколишньому середовищу, а не бюджету
| Оцінка | матеріал | Найкраще для | Закінчити |
|---|---|---|---|
| Стандарт Індастріал | 1,2 мм холоднокатана-сталь | Критий комерційний, сухий промисловий | Епоксидне порошкове покриття, RAL 7035 |
| Стійкий до корозії | Холоднокатана сталь товщиною 1,5 мм + анти{3}}корозійна грунтовка | Прибережний, вологий, хімічний вплив | Епоксидне порошкове покриття, індивідуальний RAL |
| Морський / харчовий | 1,5 мм нержавіюча сталь 304 | Харчова промисловість, морська промисловість, фармацевтика | Матовий або електрополірований |
| Екстремальний обов'язок | 2,0 мм нержавіюча сталь 316 | Офшорні, важкі хімічні, прибережні | Електрополірований, пасивований |
Не знаєте, який клас?Повідомте нам місце розташування вашого проекту (відстань до узбережжя, вологість, хімічний вплив), і ми вкажемо його - без додаткових продажів, лише відповідний матеріал.
Внутрішнє оформлення - Три способи отримати коробку
Порожня оболонка
Коробка + монтажна пластина + DIN-рейка
Ви заселяєте і проводите
Найшвидша доставка, найнижча вартість
Компонент-готовий
Попередньо-свердлені для вказаних вами вимикачів/клем
Встановлено шину заземлення та нейтраль
Ви зв'язуєте, ми ні
Повністю підключений і протестований
MCB, RCD, клемні блоки, таймери - встановлені та підключені відповідно до вашої схеми
Заводські випробування діелектрика та перевірка цілісності
Розмістіть кабелі, подайте напругу, готово
Діапазон розмірів -, тому що "Один розмір для всіх" нічого не підходить
| Серія | В × Ш × Г (мм) | Типове застосування |
|---|---|---|
| Швидка допомога-Міні | 200×150×100 до 300×250×150 | Розподільні коробки, малі схеми керування |
| Швидка допомога-Компактний | 400×300×150 до 500×400×200 | Пускачі двигунів, корпуси ПЛК, панелі освітлення |
| Швидка довідка-Стандарт | 600×400×200 до 800×600×250 | Розподільні щити, корпуси лічильників, щити MCB |
| QH-Великий | 1000×800×300 до 1200×1000×300 | Головний розподіл, контролери АВР, корпуси інверторів |
| Швидка довідка-На замовлення | Будь-який не-стандартний розмір | Заміна модернізації, інтеграція обладнання |
Всі розміри єзовнішній. Внутрішні зазори зменшуються на 30–50 мм залежно від кріплення на стіні та товщини дверей.
Сертифікати та відповідність - Те, що хоче бачити ваш інспектор
✅ IEC 62208- Стандарт порожнього корпусу
✅ IEC 61439-2- Для зібраних-розподільчих пристроїв низької напруги (якщо заповнено)
✅ IP55 / IP56 / IP65 / IP66- Третя{1}}лабораторія протестована, доступні звіти
✅ Маркування CE- Доступ до ринку ЄС
✅ RoHS- Відповідність небезпечним речовинам
✅ UL 508A- Промислові панелі керування (доступні за запитом для північноамериканських проектів)
Кожна одиниця поставляється з:
Сертифікат випробувань (для заповнених панелей)
Сертифікація матеріалів (для замовлень з нержавіючої сталі)
Звіт про випробування IP (за запитом)
Пакувальний лист із серійними номерами
Упаковка та логістика - Прибуття готове, без ремонту
| Деталь | Специфікація |
|---|---|
| Індивідуальна упаковка | ПЕ рукав + 5-шаровий гофрований картон із кутовими протекторами |
| Об'ємна упаковка | Фанерний піддон, прив’язаний, обгорнутий вологонепроникним{0}}бар’єром |
| Маркування | Штрих-код серійного номера, посилання на проект, інструкції з використання |
| Документація | Пакувальний лист, сертифікат відповідності, інструкція з монтажу (багатомовна) |
| MOQ | 1 штука (зразок) / 50 штук (спеціальний OEM з брендом) |
| Час виконання зразка | 5–8 днів |
| Термін виготовлення | 12-20 днів в залежності від складності |
| Доставка | EXW / FOB Нінбо / CIF / DDP |
Поширені запитання - Питання, які насправді ставлять підрядники
Q: Чи можете ви відповідати моїй існуючій ширині кабельного лотка для верхнього входу?A: Так. Ми вирізаємо пластини сальника відповідно до розмірів вашого лотка - 50 мм, 100 мм, 150 мм або на замовлення. Надішліть нам фотографію завершення лотка, і ми ідеально вирівняємо коробку.
Q: На фотографії показано попередження китайською мовою. Чи можете ви поставити англійські / арабські / іспанські етикетки?A: Абсолютно. Ми друкуємо етикетки безпеки IEC 60417, ANSI Z535 або повністю індивідуальні будь-якою мовою. Ми також можемо відправити немарковані, щоб ви могли нанести свій власний.
З: Моя стіна не плоска бетонна -, це блокова кладка з рендером. Чи працюватимуть монтажні вушка?A: Так. Наші наконечники з прорізами дозволяють регулювати ±15 мм. Для нерівних поверхонь ми можемо поставити розпірні прокладки або задню-рамку. Надішліть нам фото стіни, і ми порекомендуємо правильний спосіб кріплення.
З: Ви постачаєте корпус із попередньо-встановленими компонентами?A: Так - Автоматичні вимикачі, УЗО, контактори, клемні блоки, збірні шини. Ми постачаємо ABB, Schneider, Chint або вказаний вами бренд. Кожна заповнена панель проходить-заводські випробування перед відправленням.
З: Що робити, якщо мені потрібен не-стандартний колір, щоб відповідати бренду мого клієнта?A: Будь-який колір RAL від 50 одиниць. Нижче в наявності є RAL 7035 (світло-сірий), RAL 9005 (чорний) і RAL 9010 (білий) без мінімуму.
Чому підрядники обирають QHECO замість місцевих дистриб’юторів
| Типовий дистриб'ютор | Пряме виробництво QHECO |
|---|---|
| Тільки запасні розміри | Будь-який розмір, будь-який виріз, будь-який колір |
| Термін виконання замовлення 8–12 тижнів | 12-20 днів виготовлення, зразки через 5-8 днів |
| Без встановлення компонентів | Повна збірка та тестування панелей |
| Загальна упаковка | Проект-маркований, штрих-код-відстежується, палетований |
| Мінімум 500 одиниць для OEM | Приватна марка від 50 одиниць; коробки на замовлення від 1 од |
| Без інженерної підтримки | CAD-креслення, інструкції зі встановлення, підтримка відеодзвінків |
Заклик до дії - Вирішимо вашу проблему-кріплення на стіні
Не замовляйте ще одну «стандартну» коробку і витрачайте два дні на те, щоб вона підійшла. Надішліть нам:
Фотографія вашої стіни та планування кабельного лотка
Ваш список компонентів (або просто вкажіть програму)
Необхідний рейтинг IP і переваги матеріалу
Отримайте виробниче креслення та тверду пропозицію протягом 8 годин.
